Si eres un instalador, ingeniero o responsable de licitaciones en proyectos eléctricos, sabrás que la correcta selección de una bandeja portacables es clave para la seguridad y eficiencia de cualquier instalación. Existen múltiples tipos de bandejas, cada una diseñada para una aplicación específica y con características únicas que afectan su rendimiento.

En este artículo, te ayudaremos a identificar qué tipos de bandejas portacables existen y cuál es la mejor opción para tu proyecto. Desde bandejas de acero laminado hasta modelos de rejilla o de escalera, aquí encontrarás toda la información que necesitas para tomar una decisión informada.

¿Qué son las bandejas portacables?

Las bandejas portacables son estructuras específicamente diseñadas para organizar y conducir cables eléctricos en diferentes tipos de instalaciones. Su uso facilita la distribución ordenada del cableado y permite un mantenimiento eficiente, asegurando la seguridad y optimización de los sistemas eléctricos.

¿Para qué se utilizan las bandejas portacables?

Estas soluciones son esenciales en una gran variedad de sectores, incluyendo:

●    Edificios comerciales e industriales.
●    Instalaciones eléctricas y de telecomunicaciones.
●    Sistemas de energía renovable, como plantas fotovoltaicas.
●    Infraestructuras de transporte y automatización.



Además, ofrecen ventajas como la protección mecánica del cableado (bandejas de chapa con tapa), reducción de interferencias electromagnéticas y una instalación más ordenada y accesible.



Tipos de bandejas portacables y sus aplicaciones

Seleccionar la bandeja portacables adecuada es crucial para garantizar la seguridad, el rendimiento y la durabilidad de una instalación. Existen diferentes tipos de bandejas diseñadas para adaptarse a distintas condiciones ambientales, cargas y requisitos de ventilación. A continuación, exploramos los principales tipos de bandejas portacables y sus aplicaciones más comunes.



Bandejas de rejilla

●    Muy ligeras, de fácil instalación y económicas.
●    Buena ventilación y acceso a los cables.
●    Gran versatilidad y fácil adaptación en obra
●    Excelente ventilación y reducción de acumulación de polvo por su retícula de alambre.
●    Se usan en instalaciones pequeñas o medianas, de telecomunicaciones y datos.
●    Apropiadas para espacios reducidos y entornos donde la disipación de calor es clave.

Bandejas de acero laminado perforadas o ciegas

●    Están fabricadas en acero laminado, lo que les proporciona una gran resistencia mecánica y brindan mayor protección a los cables por su estructura cerrada (con el uso de tapa en su parte superior).
●    Ideales para instalaciones que requieren una alta durabilidad y protección del cableado.
●    Se utilizan en oficinas, centros comerciales, hospitales, entornos industriales y comerciales donde la seguridad es una prioridad.
●    Suelen incluir troquelados para mejorar la ventilación y facilitar la fijación de cables.
●    Disponibles en diferentes anchos y profundidades para adaptarse a distintos espacios.

Bandejas tipo escalera

●    Diseñadas para soportar cargas muy pesadas.
●    Ideales para instalaciones industriales y comerciales con un gran número de cables.
●    Permiten buena ventilación de los cables.
●    Se usan comúnmente en exteriores o ambientes agresivos, como fábricas y plantas petroquímicas.
●    Perfectas para distancias entre puntos de soporte muy largas.



Soluciones de INTERFLEX en bandejas portacables



INTERFLEX ofrece soluciones especializadas con sus gamas Viafil y Viatec, diseñadas para cubrir diversas necesidades de instalación.

Bandejas de rejilla Viafil

●    Fabricadas con rejilla electrosoldada, ofreciendo ligereza y robustez.
●    Bordes rematados para mayor seguridad en la instalación.
●    Permiten conformación directa en la instalación, facilitando curvas y derivaciones.
●    Disponible en versión enchufable Instafix que no requiere de uniones atornilladas, reduciendo los tiempos y costes de instalación. Este sistema también está disponible para múltiples accesorios.
●    Aplicaciones: Perfectas para instalaciones superficiales que requieren ventilación, como proyectos industriales, comerciales y fotovoltaicos. También se utilizan en maquinaria y obras civiles.
●    Acabados disponibles: Cincado electrolítico (Z3+), alta resistencia (HR) para mayor protección anticorrosiva y acero inoxidable (AISI 304 y 316) para entornos altamente agresivos.

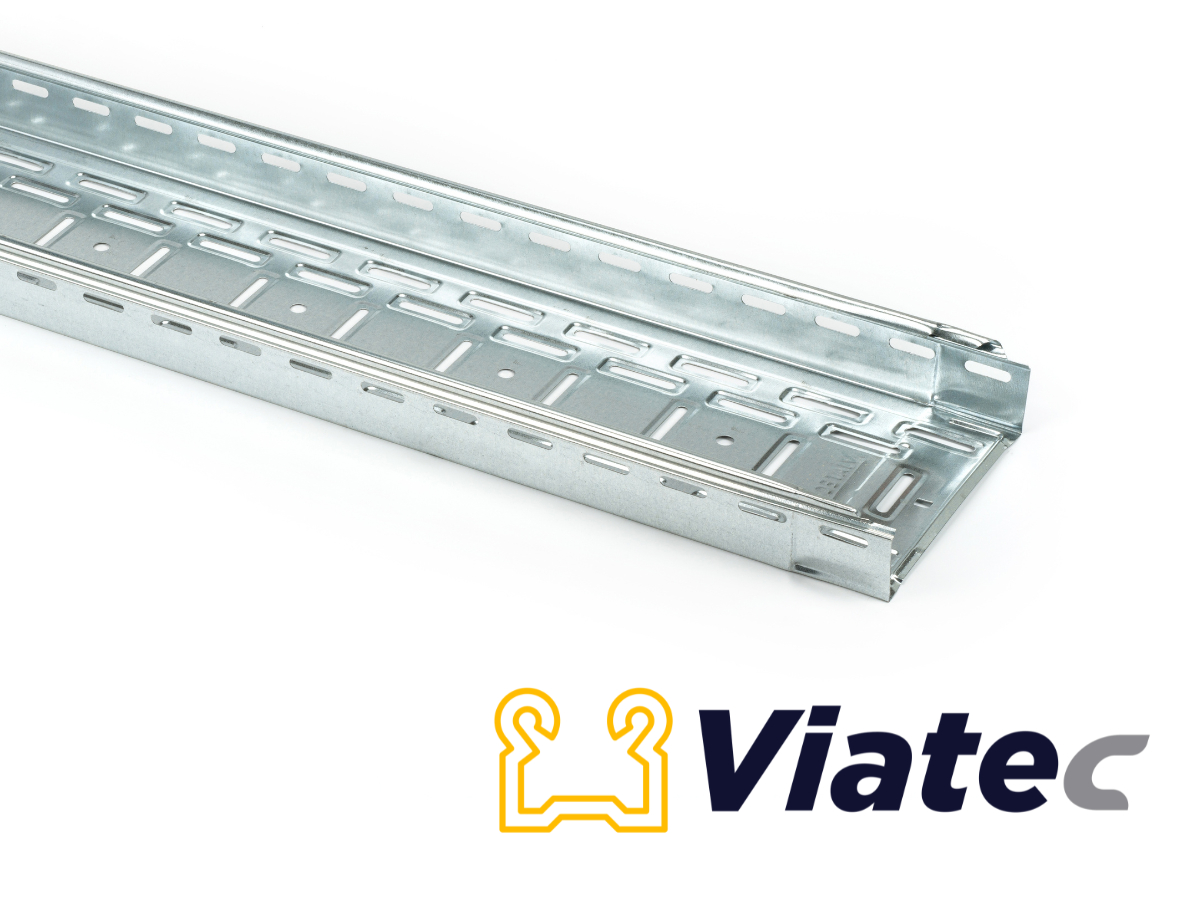

Bandejas de acero laminado Viatec

●    Sistema enchufable que garantiza un montaje rápido y seguro.
●    Cantos redondeados y bordes cerrados que protegen cables e instaladores.
●    Perfilados longitudinales y embuticiones para aumentar la resistencia a carga.
●    Troquelados que mejoran la ventilación y fijación de conductores.
●    Aplicaciones: Indicadas para instalaciones con altas exigencias mecánicas, como edificios comerciales e industriales modernos. Son ideales para interiores y exteriores, así como para ambientes húmedos o corrosivos.
●    Acabados disponibles: Galvanizado Sendzimir (S) para interiores, alta resistencia (HR) para ambientes industriales exigentes y acero inoxidable (AISI 304 y 316) para condiciones extremas.



Ambos sistemas pueden instalarse en techos, paredes o suelos, adaptándose a las necesidades específicas de cada proyecto gracias a nuestra amplia gama de accesorios.





Principales diferencias entre Viafil y Viatec







La mejor elección para una instalación segura y eficiente

Cuando se trata de elegir la mejor opción en tipos de bandejas portacables, es fundamental considerar las necesidades específicas de cada instalación. En INTERFLEX, con más de 55 años de experiencia, fabricamos y distribuimos a nivel internacional soluciones innovadoras para la protección, conducción, fijación, identificación, conexión e instalación de cables eléctricos. Con Viafil y Viatec, garantizamos resistencia, versatilidad y facilidad de instalación. Además, nuestros diferentes accesorios para bandejas portacables permiten adaptar cualquier instalación de forma eficiente.



Si necesitas asesoramiento técnico para tu proyecto, contacta con nuestro personal especializado en cada área de producto de INTERFLEX y encuentra la mejor solución en bandejas portacables para tus instalaciones.
